История токарного станка

Токарная обработка является одним из основных процессов механической обработки, позволяющим создавать различные детали с вращательной симметрией. А сам токарный станок имеет важное значение в современной промышленности, поскольку обеспечивает высокую точность и повторяемость обработки элементов. История же инструмента насчитывает не одно тысячелетие и отличается множеством интересных моментов.

Первые токарные станки

Первые известные изделия со схожим назначением были созданы задолго до нашей эры в Древнем Египте. Эти ранние станки были примитивными и служили для работы с материалами, такими как дерево, кость или рог. Они состояли из двух центров - стационарного и подвижного. Болванку зажимали между ними, а раб или другой подручный вручную вращали её, делая несколько оборотов в разные стороны.

Мастер, держа резец, плотно прижимал его к вытачиваемой детали и снимал стружку, чтобы придать ей нужную форму. Позже, для создания движения заготовки, стали использовать лук со свешивающейся тетивой. Ее заворачивали вокруг цилиндрической части болванки, образуя петлю. При движении лука то в одну, то в другую сторону, вытачиваемая деталь делала несколько оборотов вокруг своей оси, обеспечивая более равномерную обработку.

Токарные станки в Средние века

Уже в XIV - XV веках в технике токарной обработки произошли значительные усовершенствования. Использование ножного привода с очепом и педалью позволило обрабатывать заготовки на станке не только с большим удобством, но и эффективнее. Затем появился кривошипно-шатунный механизм, аналогичный приводу швейных машинок в XX веке. Он сделал обработку заготовок стабильной и усовершенствовал технику точения.

В в XVI– XVIII веках вновь были сделаны значительные прорывы в развитии токарной техники и привода станков, что существенно повлияло на производительность и возможности обработки материалов. Одним из первых значимых изменений стало изобретение токарного станка для нарезки винтов с цилиндрической и конической головкой Жаком Бессоном в середине XVI века. Оно открыло новые возможности для производства резьбы на заготовках, значительно упростив изготовление сложных механических компонентов.

Впоследствии, Андрей Константинович Нартов разработал токарно-копировальный станок, отличающийся наличием механизированного суппорта и набором сменных зубчатых колес. Устройство позволило автоматизировать движение резца вдоль обрабатываемой болванки. Появление механизированных приводов, способствовало повышению производительности токарных станков и позволило широко применять их в промышленности.

В 1751 году во Франции появился обновленный станок с мощной станиной и двумя металлическими центрами. Наличие двух направляющих V-образной формы обеспечивало устойчивость инструмента во время обработки. Автором изделия стал Жак де Вокансон. Однако, в этом станке недоставало системы зажима заготовки в патроне. Ограничение делало прибор подходящим только для точения деталей схожей длины.

Токарные станки в XIX веке

Разработки и усовершенствования в токарном станкостроении продолжались, и к началу XIX века были созданы более универсальные инструменты с возможностью зажима заготовок в патронах и обработки деталей разной длины и сложности. Это позволило станкам стать более гибкими и адаптивными для разных производственных задач. Важные элементы в устройство добавляли ученики известного британского изобретателя Генри Модсли.

Так, Р. Робертс изменил расположение ходового винта перед станиной, дополнил конструкцию зубчатым перебором и перенес ручки регулирования на переднюю панель. Д. Клемент, в свою очередь, изобрел лоботокарный станок, предназначенный для точения деталей увеличенного диаметра. Он учел важную особенность - уменьшение скорости резания при движении резца от краев изделия к его центру, и разработал систему наращивания скорости, чтобы обеспечить более равномерную обработку.

В 1835 году Д. Витворт тоже внес значительный вклад в токарное станкостроение, изобретя автоподачу в поперечном направлении. Это стало завершающим штрихом в совершенствовании устройств и позволило автоматизировать процесс обработки.

Автоматизированные токарные станки

Вторая половина XIX века принесла значительные технические инновации в токарные станки. Механизация обработки осуществлялась с помощью трех составляющих изделия:

• блока автоподачи по обеим координатам;
• совершенной системы закрепления резца и детали;
• отдельных элементов автоматики.

Все это существенно улучшило эффективность процесса точения. Но основной победой стало появление американского револьверного станка. Разработка этого устройства позволила значительно увеличить производительность и эффективность процесса обработки деталей, особенно при серийном производстве. В деревообрабатывающей отрасли тоже появились станки-автоматы.

История токарных станков по дереву в России

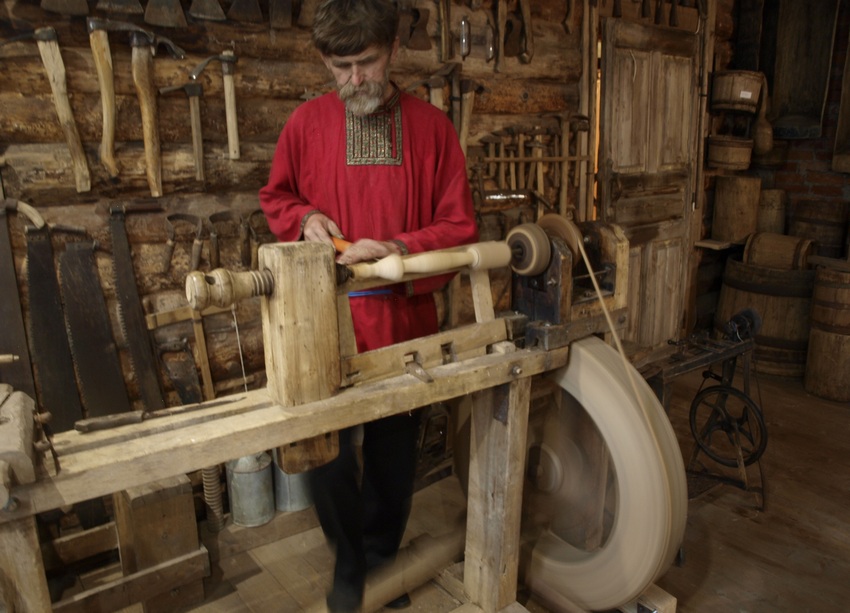

Как уже говорилось ранее, древние токарные станки использовались для точения разных материалов, в том числе дерева. Поэтому история оборудования для деревообработки берет свое начало в изобретениях, описанных выше. Но следует учесть, что в древнерусской промышленности, с ее деревянным зодчеством, токарное дело тоже является одной из старейших отраслей. Достоверно известно, что уже в X веке на территории Древней Руси токарные станки использовались для изготовления точеной посуды и различных бытовых изделий.

Реконструкция древнерусского токарного станка показала, что он имел прочную и надежную конструкцию. Устройство состояло из двух массивных стоек, между которыми располагались поперечные брусья, образующие стол. Для закрепления обрабатываемой болванки из дерева использовались два специальных приспособления: шпиндель и задняя бабка. Шпиндель был круглым стержнем с заостренным трезубцем на одном конце и конической формой на другом, упиравшейся в упорный подшипник станины. Задняя бабка представляла собой второй опорный центр, к которому крепился заостренный брус. Для вращения стержня использовалась лучковая передача.

Такая конструкция позволяла обрабатывать детали с оптимальной скоростью резания, что давало гладкую и чистую поверхность изделий. Однако у оборудования были и недостатки. Из-за возвратного и неравномерного вращения, время на вытачивание увеличивалось, а качество работы ухудшалось. Впрочем, это не препятствовало древним мастерам создавать красивые и технически сложные изделия.

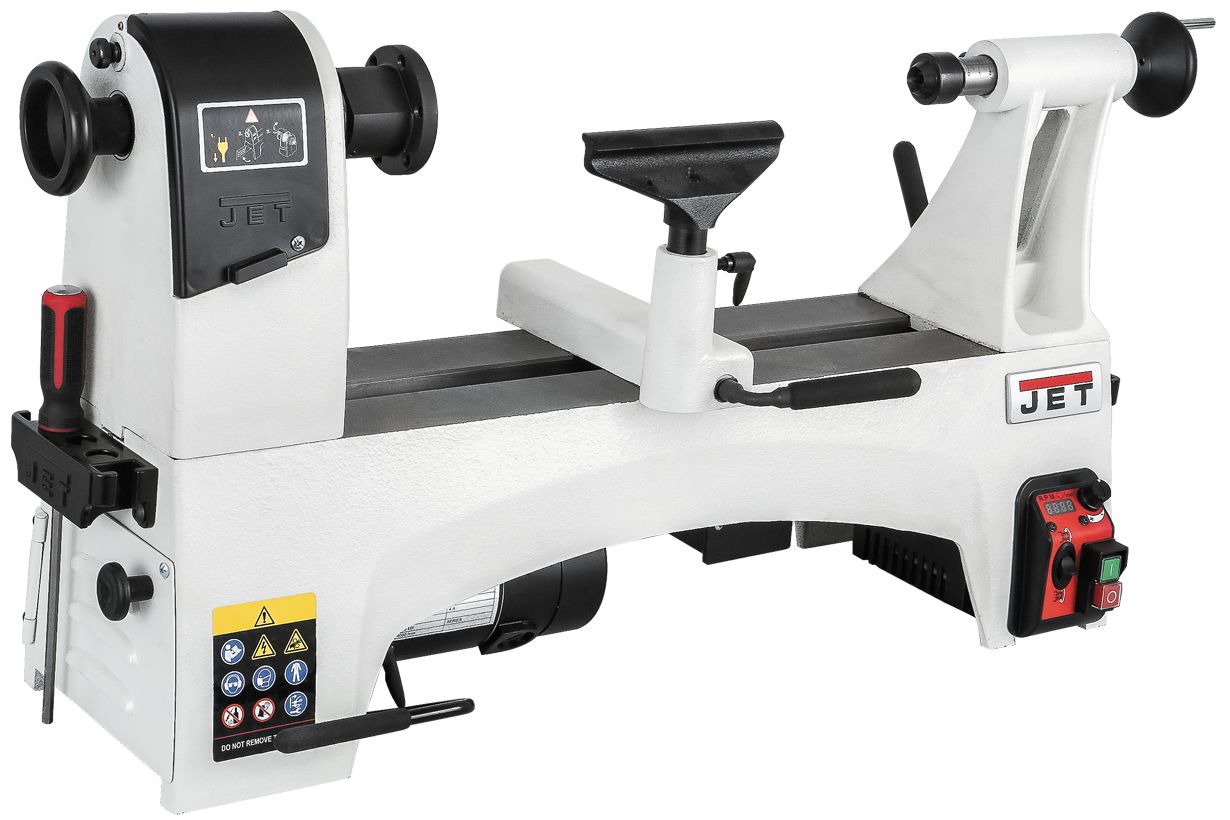

Современные токарные станки представляют собой высокотехнологичные машины, обеспечивающие точную и эффективную обработку различных материалов. Они являются неотъемлемой частью производства и играют ключевую роль в металло- и деревообработке, производстве сложных механических деталей. Высокая работоспособность и качество изготавливаемых деталей позволяют изготавливать различные изделия и компоненты с максимальной скоростью и безопасностью.
